그라우팅공법





그라우팅공법(주시기 사용)

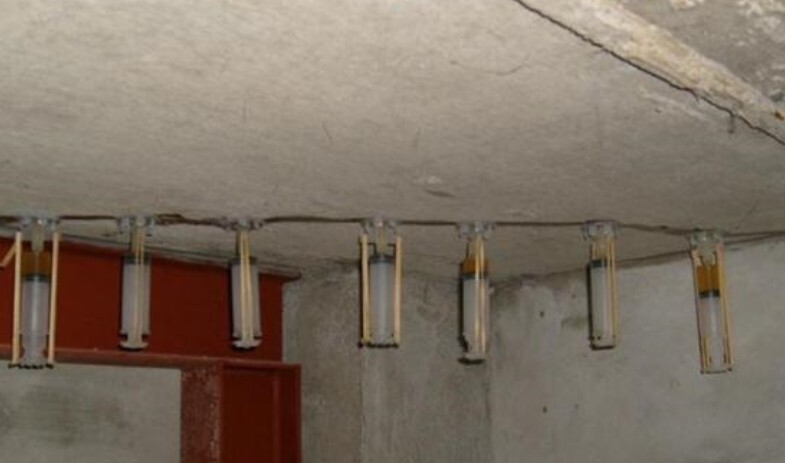

저속으로 우레탄지수제를 주입하기 위해 주사기를 설치한다.

​

1. 균열조사 및 면처리

균열상태(폭, 깊이)등을 미리 체크하여 공정을 결정한후 크랙을 먼지나 오염물이 없도록 브러 쉬나 그라인더를 이용하여 제거하여 줍니다.



2. 좌대 설치부의 결정

균열 상태에 따라 적절한 부위(5cm) 간격으로 좌대 설치부 결정



3. 균열 부위 씰링

좌대를 부착할 부위를 제외하고 나머지 균열부 위에 에폭시 주입제가 새어나오지 않도록 에폭 시퍼티 로 씰링처리 해준다.



4. 좌대 부착

에폭시 씰링제로 좌대를 부착하여주고 좌대 부 착이 끝나면 에폭시 씰링제가 완전히 경화 될 때까지 기다린다.(경화시간 12~24시간)



5. 에폭시 주입

건축용 주사기를 이용하여 에폭시 주입제를 주 사기에 30cc 정도 채운후 좌대에 걸어 고무줄 연결한다.



6. 마감

주사기 안에 에폭시가 경화된 것을 확인한후 건축용주사기와 좌대를 제거한 후 핸드그라인 더로 깨긋하게 면처리 하여준다.



 인젝션공법(패카주입)



발포루레탄을 고속으로 주입하기 위해 팩카를 설치한다.

​

1. 균열 및 누수 상태 조사

구조물의 두께, 균열폭, 균열의 깊이 및 누수상 태를 조사하여 공정순서를 확인한다.



2. 천공작업

콘크리트 두께에 따라 크랙에 직접 또는 45도 각도로 천공하여 균열부를 관통하도록 드릴을 이용하여 천공한다.



3. 패카 설치

천공 부위 내부를 콤프레셔로 깨끗이 청소한 후 패카를 고무패킹이 있는 부위를 천공한부위 에 삽입한후 T복스를 이용하여 조여준다.



4. 발포우레탄 주입

발포우레탄 지수제를 인젝션장비로 주입하면서 크랙에서 발포우레탄이 흘러나올때까지 주입하 여준다.



5. 팩카 제거

망치나 끌을 이용하여 팩카의 주입구를 제거하 여 준다.



6. 마감

균열부위에 묻어있는 발포우레탄지수제를 제거 하여주고 신축성이 있는 탄성퍼티제로 퍼티작 업 하여 마감한다.



우레탄지수제를 고속, 고압주입하기 위한 인젝션 펌프
